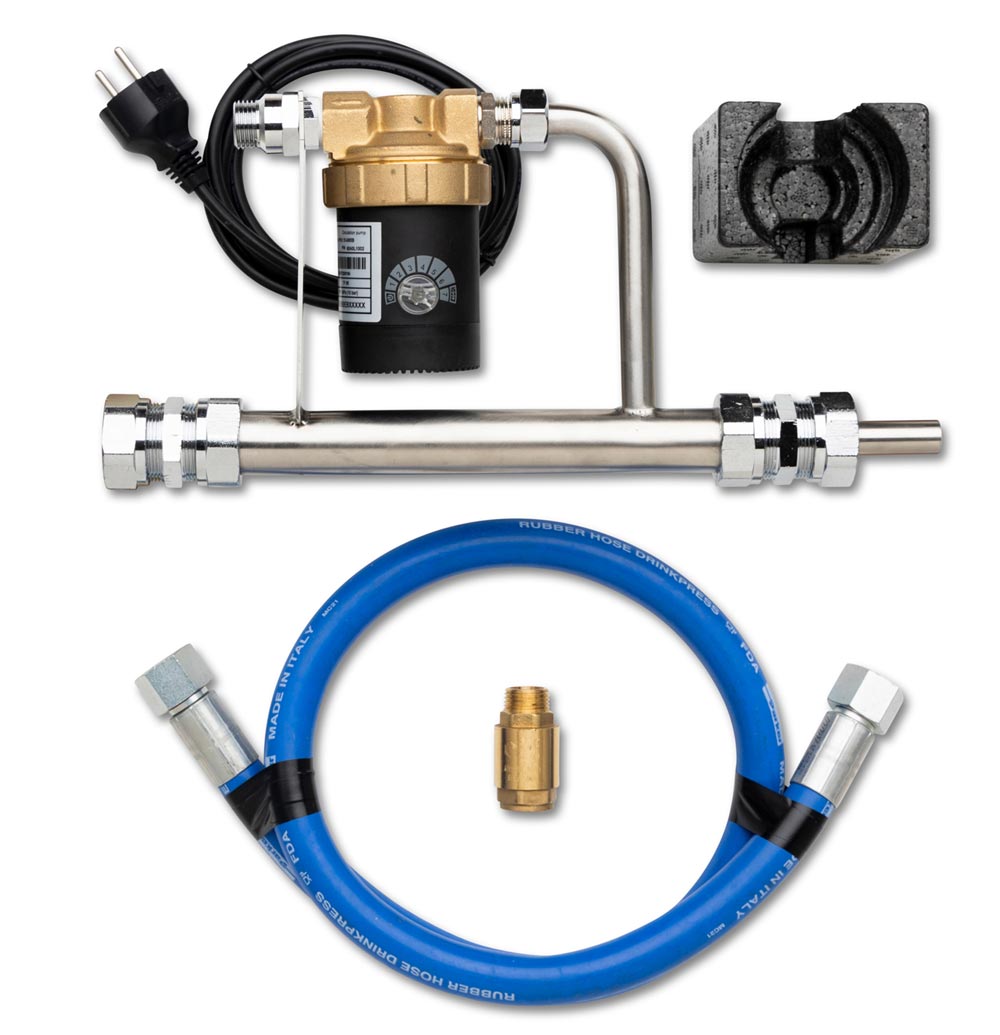

PMX ECO PRO - Hot water circulation system

-for villas and smaller apartment building

PMX ECO PRO recirkulerar tappvarmvatten tillbaks till värmekällan och skapar cirkulation i ett befintligt tappvarmvattensystem utan cirkulation.

PMX ECO PRO förhindrar överförbrukning av vatten och energi och ger en ökad komfort till brukaren.

PMX ECO PRO installeras i utgående vv-ledning så nära värmekällan som möjligt.

Manuell temperaturreglering för varje specifik fastighet.

PMX ECO PRO förhindrar utveckling av legionella bakterier i ledningsnätet.

Pumpmodule X AB
info@pumpmodule.eu
www.pumpmodule.eu

Se videon på engelska

De två centrala enheterna i PMX-systemet

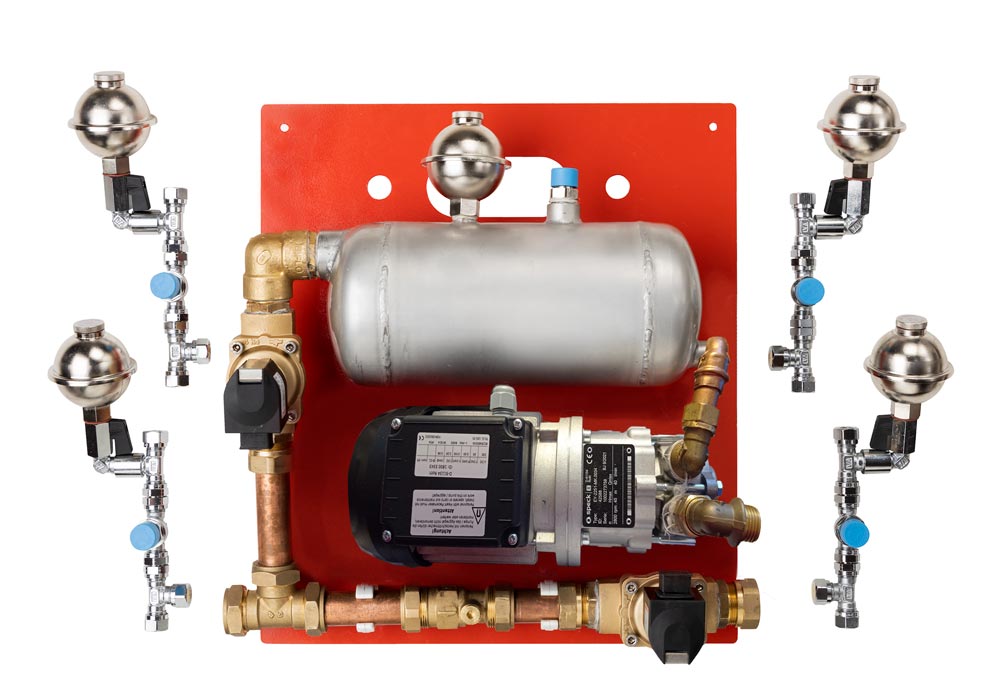

Bilden visar de två centrala enheterna i PMX-systemet, unit 1 och unit 2. Ett standardsystem för byggnader t o m 6 våningar och fyra stamledningar. Kan enkelt kompletteras för flera stamledningar.

Unit 1 installeras i fastighetens värmecentral så nära värmekällan som möjligt och unit 2 i det översta köket, alternativt badrummet, på varje stamledning. PMX FLOW SYSTEM konverterar enrörs tappvarmvatten system till ett VVC system. PMX systemet skapar ett lågturbulent och ljudlöst flöde.

Unit 1 & Unit 2

Styrsystem

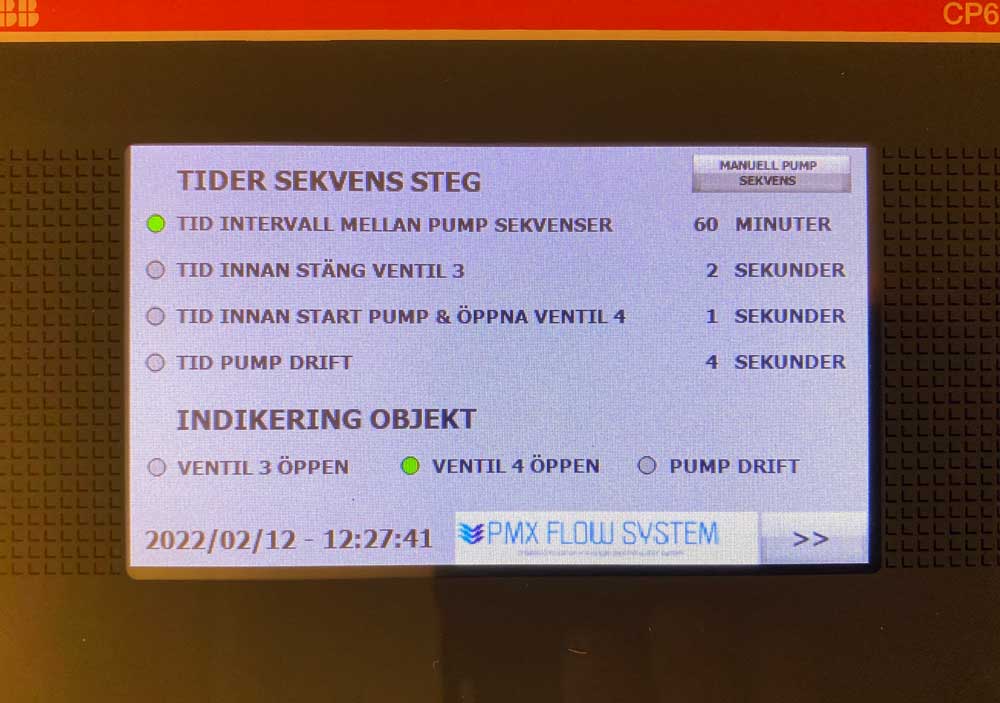

Bilden visar styrsystemet till PMX FLOW SYSTEM, speciellt utvecklat för PMX systemet. Systemet sköter sig självt, men kan regleras och anpassas till varje specifik fastighet.

Flödes sekvens

Antalet flödes sekvenser kan anpassas för varje specifik fastighet. Systemet har även en larmfunktion.

Den sista prototypen före produktion

Kombinationen av laminärt flöde och turbulent flöde skapar cirkulation i ett enrärs tappvarmvatten system.

Spara stora mängder vatte och energi.

PMX systemet har testats under ett år med goda resultat.

PMX systemet är CE-märkning -märkt. Installationsanvisningar och driftinformation redovisas utförligt i bifogad manual.

Flödesschema

PMX FLOW SYSTEM består av tre enheter, Unit 1 och Unit 2 och ett styr-system. Unit 1 installeras på utgående vv-ledning från fastighetens värmecentral. Unit 1 kommer att tillverkad i en höger och vänster version.

Unit 2 installeras i det översta köket på varje stamledning, alternativt under ett tvättställ i badrummet.

Unit 1 består av en lackerad monteringsplåt, 450x400 mm för montering på vägg eller i tak, en tryckcylinder 3.4 liter med vacuum och avluftningsventil, två magnetventiler, 230 V, två backventiler, en magnetdriven turbinpump, 230 V. rördelar och kopplingar.

Unit 2 består av en vacuumventil och en avluftningsventil, en extra anslutning och kopplingar för enkel installation. Styrsystem som automatiskt styr hela processen, 230 V. Kan regleras för olika driftsförhållanden och fastigheter. Samtliga ingående enheter har noggrant utvärderats under et par år och håller högsta möjliga kvalité. PMX FLOW SYSTEM är patentsökt.
